医用气体汇流排设计及结构形式

分类:技术方案 530

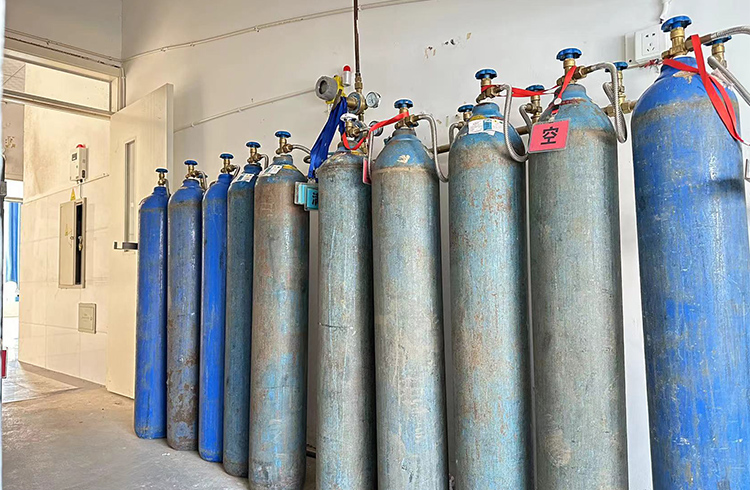

医用气体汇流排主要适用于瓶装气体消耗较多的医用场所。使用气体汇流排时,将几个甚至几十个气瓶集中连接到汇流排导管上,经过过滤、减压、稳压后输送到使用场所。气体汇流排具有结构紧凑、管理方便、安全可靠的特点。汇流排导管一般是由优质304不锈钢管或hpb59-1黄铜管或紫铜管制成。整个系统经过严格的强度和气密性测试,安全可靠。

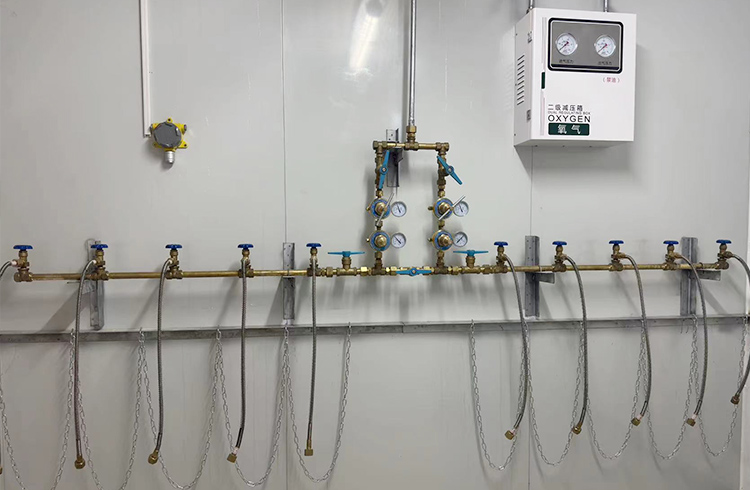

汇流排由左右汇流主管组成,中间有四个高压阀,分别控制左右汇流管。每组有相当数量的分阀、软管和卡具连接气瓶,中间有一个高压表,用于检测汇流管内的压力。高压阀上方有两组减压器,以控制和调节使用压力和流量。减压器上方有两个低压阀,用于控制两排汇流切换时的低压气体。

医用气体汇流排设计及结构形式-四川氧安科技
根据气瓶数量和配置类型,气体汇流排有多种结构形式,1×5瓶组、2×5瓶组、3×2瓶组、4×2瓶组、10×2瓶组可供选择,也可根据用户需求和环境要求进行特殊配置。本产品的气体压力适用于配置的气瓶公称压力。气体汇流排包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排、二氧化碳电加热汇流排、丙烷汇流排、丙烯汇流排、乙炔汇流排、霓虹汇流排、笑气汇流排、、各种气体汇流排,如杜瓦罐汇流排。汇流排设计形式有龙门架型、T型、U型、一字型多种形式,安装操作安全方便。

医用气体汇流排设计及结构形式-四川氧安科技

汇流排特点有哪些?

  1. 设计合格,安装方便,支架另配。
  2. 配备大流量气体减压器。
  3. 开放式设计结构,美观、实用、安全,经久耐用,结构合理。
  4. 出厂前,全系统进行严格的强度试验和气密性试验,安全可靠
  5. 可预留压力开关接口和扩展接口。
  6. 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
  7. 易维护气体过滤装置能有效阻挡气体中的灰尘和杂质(减压器本身有过滤设置,也可增加过滤器)。
